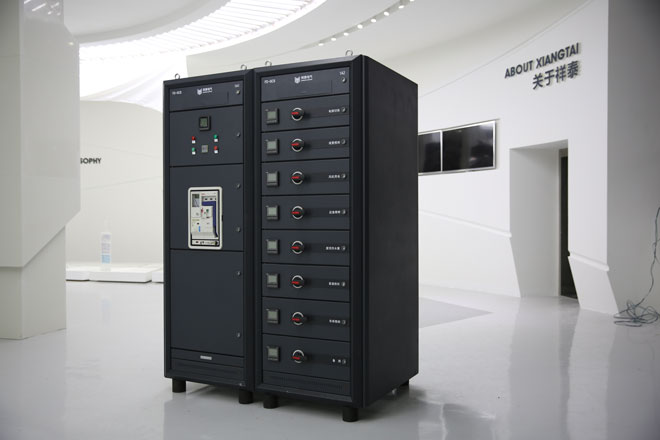

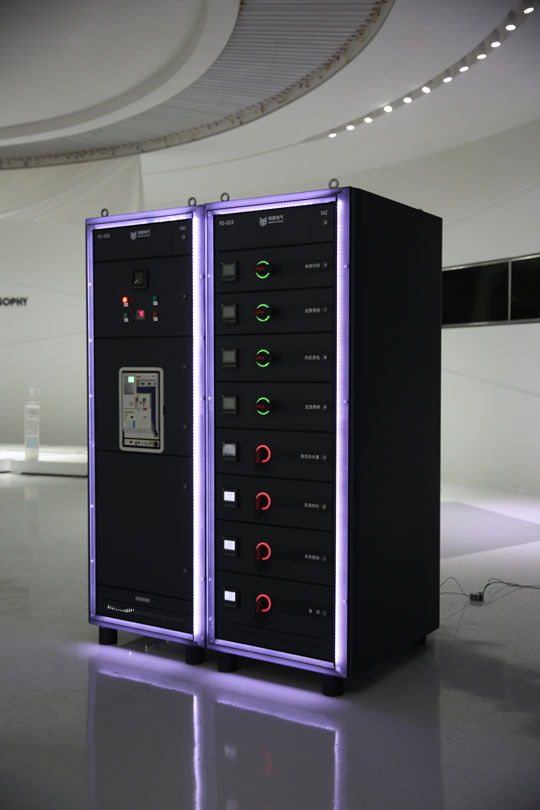

抽出式或固定分隔式开关设备
生产厂家：祥泰电气
产品型号：FD-GCS系列

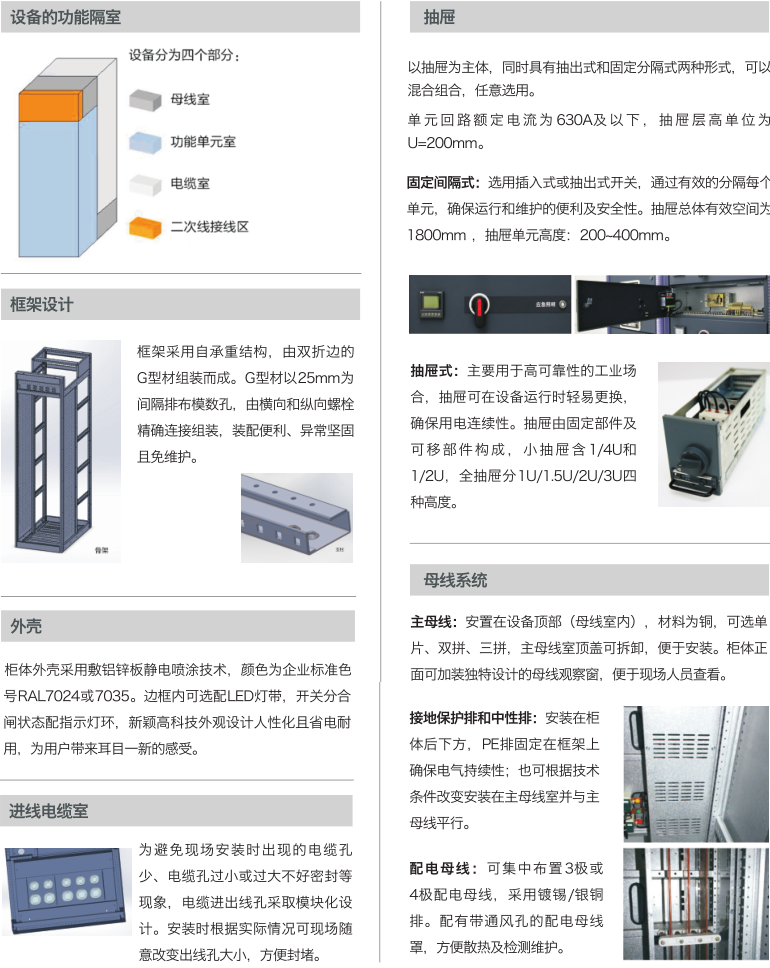

产品概述：
FD-GCS系列低压开关设备适用于发电厂、石油、化工、冶金、纺织、交通、通讯、市政、高层建筑等领域的配电系统，作为发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。电气及机械设计合理紧凑，实现组柜方案的多样性和灵活性。产品的设计和制造满足IEC439-1、GB7251、ZBK36001标准。
分享到：
| 额定电压 | 数值 |
| 额定工作电压 | 400V/690V AC、3P、750V DC |
| 额定绝缘电压 | 600V/1000V AC、3P、1500V DC |
| 额定冲击耐受电压 | 6/8/12KV |
| 过电压等级 | II/III |
| 污染等级 | 3 |
| 额定工作频率 | 至60Hz |
| 接地系统 | TT、IT、TNS、TNC |
| 额定电流 | 数值 |
| 主母线额定工作电流In | 水平母线≤4000A |
| 主母线额定短时耐受电流Icw | 至80KA |
| 主母线额定峰值耐受电流Ipk | 至175KA |
| 分支母线额定工作电流In | 水平母线≤1600A |
| 分支母线额定短时耐受电流Icw | 至50KA |
| 分支母线额定峰值耐受电流Ipk | 至105KA |
| 防护等级 | IP30-40 |
| 结构尺寸 | 高：2200mm；宽：600-1200；深：800-1200 |
