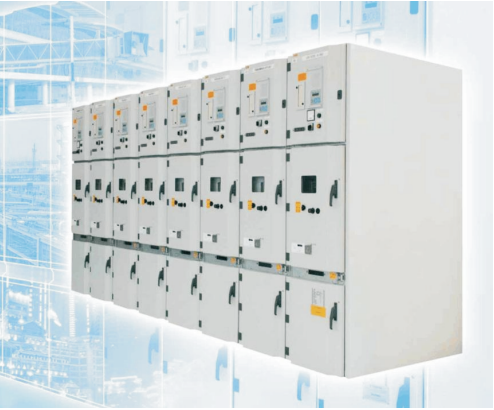

铠装式金属封闭开关设备
生产厂家：祥泰电气
产品型号：ABB UniGear 550
产品概述：
UniGear550铠装式金属封闭开关设备是一种三相交流、金属铠装、 空气绝缘的开关设备 ，已通过国际IEC标准和国家GB标准要求的相关试验。 UniGear 550是一种额定电压为12KV适宜于户内安装的开关设备 ，应用范围为商业、工业、运输业、电力系统开闭所。
分享到：
主要特点
.UniGear 500开关柜体宽度仅为550mm，小于其它标准柜型相应尺寸，体现了其紧凑实用的产品特征。
. UniGear 550开关设备的柜体最大额定电流为1250A, 专配Vmax/L真空断路器 ，柜体高度、深度及母线额定电流 （4000A) 都与 UniGear其它标准柜型保持一致。
.UniGear 550开关设备的维护和服务均可在柜前完成。可靠墙安装。将断路器手车移开后 ，维护人员可方便进入电缆 区进行维护工作， 使其内部电器元件的维护变得简单。柜内还具有一系列联锁装置， 从根本上保证了开关设备和操作 人员的安全。
.UniGear 550柜体是由优质敷错锌板采用镙栓组装而成 ，能保证精度及美观外形 ，保证了手车的互换性。采用多重折 弯工艺，使得柜体具有更高的机械强度和刚度。壳体表面防护层具有很强的抗腐蚀和抗氧化能力，外壳防护等级可达 IP4X， 内部防护等级为IP2X。
.可配置VS1、VD4、VZ1等多种型号真空断路器
| 参数 | 单位 | 数值 |
| 额定电压 | kV | 12 |
| 额定绝缘电压 | kV | 12 |
| 额定工频耐受电压 | kV/1min | 42 |
| 额定雷电冲击电压 | kV | 95 |
| 额定频率 | Hz | 50-60 |
| 主母线额定电流 | A | 630-4000* |
| 分支母线额定电流 | A | 630-1250 |
| 额定峰值耐受电流 | kA | 63 |
| 额定短时耐受电流 | kA/4s | … 25 |
| 内部燃弧耐受电流 | kA/ls | … 25 |
|
*注：与其它柜型拼柜时主母线额定电流可达4000A。
更多产品介绍请见产品样本。
|
