开关柜是电力系统建设中非常重要的一个设备，包括高压开关柜和低压开关柜。其中低压开关柜是我们生活和工作中常常会见到的设备，具有众多不同的种类型号，适用于不同的场合，分管不同的电力系统。那么今天开关柜设计厂家就来简析一下低压开关柜的种类，以及每一种常见类型开关柜的功能和特点。
一、GGD交流低压配电柜
GGD交流低压配电柜主要是采用的通用柜的设计形式，开关柜设计厂家介绍它的架构主要是由冷弯型刚焊接组装而成的。这个开关柜在设计的时候充分的考虑到了散热的问题，柜体的上下端均有不同数量散热槽孔，柜门与架构采用的是铰链连接，无论是安装还是拆卸都非常简便。

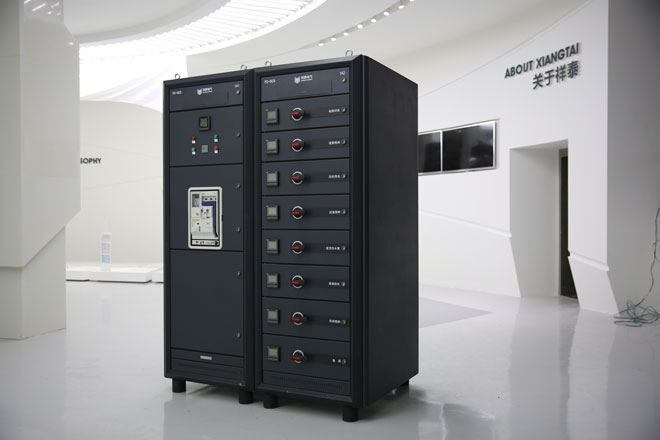

（祥泰电气GCS系列抽出式或固定分隔式开关设备）
二、GCS低压抽出式开关柜
GCS低压抽出式开关柜主要是由受电柜、动力馈电柜、电动机控制柜等组成，柜体的各个功能单元分别单独的与电缆室进行相互的隔离。开关柜设计厂家介绍它最大的特点就是抽屉面板，具有分合抽出等明显的标记，抽屉单元设置了机械连锁装置。这款开关柜主要适用于发电厂、石油、化工、冶金等配电系统当中。
三、GCK低压抽出式开关柜
GCK低压抽出式开关柜采用C型材主张而成，框架零件以及专用的配件都是标配，抽屉的单元高度是200mm，每台开关柜最多可以安装九个抽屉，操作机构与抽屉机械连锁，主开关在合闸位置的时候是不能抽出的。开关柜设计厂家介绍它主要是适用于交流400V、690V的最大工作配电系统当中，对动力配电、电动机控制和照明灯配电设备的电能转换、分配和控制的作用。
四、MNS组合式低压开关柜
开关柜设计厂家介绍MNS组合式低压开关柜主要受适用于所有的发电、配电、电力使用的场所，主要是5000A一下的低压系统当中。它具有非常高的灵活性能，能够根据需求和环境的不同灵活的进行混装。
以上就是对四种常见的低压开关柜的性能和特点进行的介绍，可见每一种开关柜都具有各自不同设计特点和功能优势，也体现出开关柜设计对整个配电系统的重要性。
