智能控制技术在智慧消防系统的设计与应用
“智慧消防给水设备数据采集系统”,是将“消防给水设备”(硬件为主)和“信息数据采集设备”(软件为主)的两大类设备,整合为一体,以完成对整个消防给水系统进行实时静态的,和定时动态的检测和监控。是整个消防给水系统,在真实的“消防火灾报警”来临之时,所有的灭火有光的软、硬件设备没能够完好可用,将火灾扑灭在萌芽状态。
重庆祥泰电气“智慧消防给水设备数据采集系统”包含“智慧消防给水设备”和“数据采集”两大部分。
一、“智慧消防给水设备”主要包含以下几部分
(1)智慧消防双电源控制设备
它为整个消防给水设备提供电源。具有完全独立的“一用一备”两路电源,如果主电源停电,备用电源能够自助补给供电。一般主用是来自商用市电,备用是来自应急发电机,或来自不同变压器的发电厂商用电。
消防双电源控制设备加装可采集状态信息数据的智能元件,即可成为智慧消防双电源控制设备,并可在两路电源同时出现故障完全停电时,系统会发出停电报警信号。

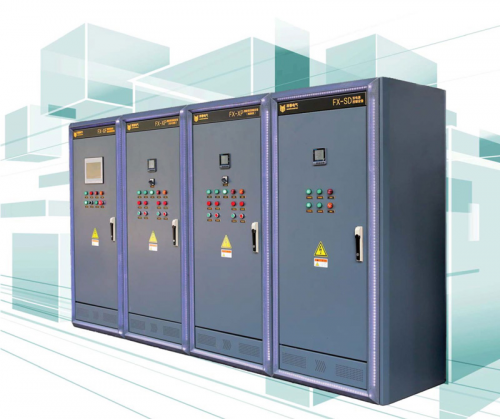

(2)智慧消防泵启动控制设备(简称:消防泵启动柜)
主要作用是,当火警来临时,自动或手动开启水泵电机,为消防水光网加压,以确保消防水有足够压力,喷高喷远,及时灭火。“消防泵启动控制设备”,一般 又细分为“室内消火栓泵启动控制柜”,“室外消灭栓泵启动控制柜”,“喷淋泵启动控制柜”,“稳压泵启动控制柜”,“补水泵启动控制柜”等,尽管用途有所不同,其目的都是通过哟启动水泵电机,为消防水加压,或为消防供水,因此“消防泵启动控制设备”,虽具体名称和作用有所不同,其控制电机的电路原理是大同小异的,智慧消防泵启动控制设备具有完全独立的“一用一备”功能,发生故障时能及时自动补位。
旧有的“消防泵启动控制设备”,都是采用分离电器元件组装而成,不便于设备的智能化监控和信息化数据采集。在“智慧消防给水设备数据采集系统”中,所设计的“智慧消防泵启动控制设备”,已采用了智能化数据采集控制元件,按照软件程序的指令,可及时将各种静态,动态的信息数据传送到“智慧消防信息数据采集设备”,并且主备用具有完全独立的主回路和控制回路。
(3)智慧消防给水设备传感器组合
为准确了解整个消防水系统设备的运行和状态信息,必须要在许多重点,关键点位,设置各种传感器。比如:电量传感器,水位水阀传感器,水流,水量的压力,流量变送器,温、烟雾传感器等等。并将这些传感器手机的各种信息,通过特定总线或通讯线,汇总到“智慧消防信息数据采集设备”,按预定设计的程序,进行分析,计算,再作出相应的处理。或报警,或启动相应设备,或记录存储,或上传后台,或送达“联动控制中心”等。
(4)智慧消防管网阀门点击泵组设备
智慧消防给水设备数据采集系统,涉及消防给水的管网阀门,喷淋头和电机泵组等涉笔,起重要性是不言而喻的。为了使其随时都能有效的完成灭火任务。在设计选型的最初阶段,管网阀门和电机泵组等设备,其最关键,重要的点位,都必须尽可能地选用智能化的,具有信息,信号传送功能的管网元件和设备。“智慧消防信息数据采集设备”接收到尽可能多的,关于系统实际完好程度的数据,才能使智慧消防给水设备数据采集系统,成为确保消防给水系统随时完好可用的有力工具。

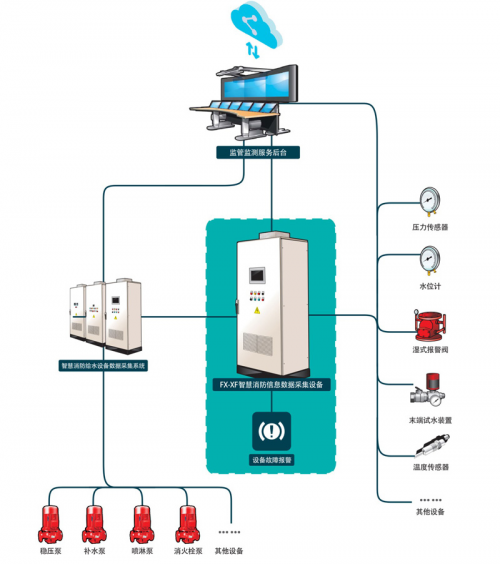

▲智慧消防给水设备数据采集系统在消防联动控制系统中的作用示意图
二、智慧消防信息数据采集设备
是整个智慧消防给水设备数据采集系统集成的核心,它主要包含以下两部分:
(1)“智慧消防信息数据采集设备”,(消防泵自动巡检控制设备)
它可以静态接受来自各“智慧消防给水设备”和各传感器的信息数据。同时,还具有定时发出指令(时间周期可设置),一次顺序控制各消防泵启动设备,模拟火警来临时的操作,让启动柜启动电机水泵运转,在模拟灭火的过程中,动态检测设备线路和水泵电机,以及电流电压,阀门,官网,压力等等,并记录,存储各设备状态是否正常,是否有故障。如有故障,则发出声光报警,并上传设备后台和联动控制中心,也可发送短信给有关责任人,及时维护保养。
(2)“智慧消防信息数据监管设备”, (后台)
所谓后台,指的是在互联网上,通过专用服务器,在网上建立的,可进行远程监管,显示和管理的网页平台。用户可在任何可以上网的地方,通过电脑或移动终端,可以很方便的查阅和了解智慧消防给水设备数据采集系统的数据和状态故障信息,方便用户,利于管理。

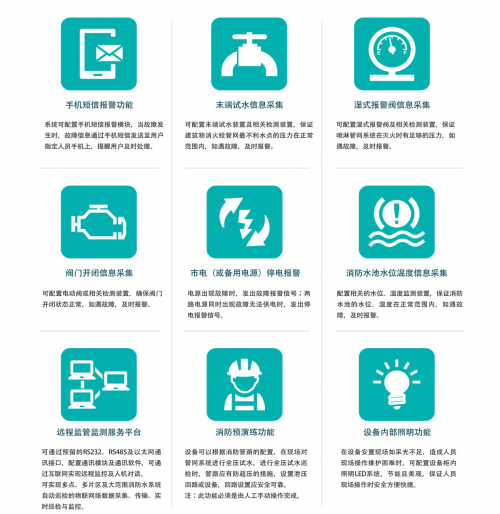

智慧消防给水设备特殊及扩展功能
智慧消防给水设备数据采集系统使用说明

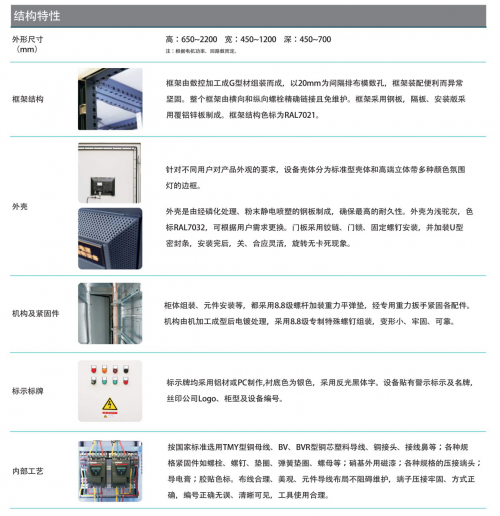

消防水系统控制设备结构特征及配置
看到这里,想必大家对于重庆祥泰电气“物联网+智慧消防”解决方案的都有所了解了吧!
当前国家正在筹划物联网产业在各行各业中的创新与应用,加快企业创新与产业转型,物联网在消防行业的应用与拓展大有作为,不仅在消防供水设施,在其它消防系统中也将有大的发展。消防工作者和有关科技人员,应该抓住机遇,迎难而上,积极应用新技术来解决人为管理出现的问题,消防供水设施应用物联网技术,实现智能化管理,对于改变现有的消防管理模式,提高消防管理水平,增加消防设施的安全性、可靠性必将起着十分重要作用。
